Какой зазор должен быть на поршневых кольцах

Номиналы для разных ДВС Lifan

При установке новых моторных колец, не имеющих внешних дефектов, промер осевых зазоров проводить не обязательно. Как раз потому в литературе по ремонту значения этих зазоров не приводят. А вот зазор в замке кольца нужно измерять и оценивать, пользуясь рекомендациями изготовителя. Ниже перечислены предельные значения зазоров в замке.

Solano 620

Мотор седана Solano 620-й модели – это аналог двигателя Toyota 4A-FE, объём которого равен 1,6 л. Так что будем пользоваться рекомендациями этой компании (Toyota):

  • Верхнее компрессионное: 0,250 – 0,450 (1,050);
  • Нижнее компрессионное (AE-92, AT-180): 0,150 – 0,400 (1,000);
  • Нижнее компрессионное (AE-101, AT-190): 0,350 – 0,600 (1,200);
  • Маслосъёмное: 0,100 – 0,500 (1,100).

В скобках указано предельное максимальное значение. При его превышении нужно проводить капремонт – растачивать блок и так далее.

Кроссовер X60

Здесь у нас находится двигатель, как в кроссовере Toyota RAV4 (1,8). Поэтому снова воспользуемся рекомендациями фирмы Toyota:

  • Верхнее компрессионное: 0,250 – 0,450 (1,050);
  • Нижнее компрессионное: 0,350 – 0,600 (1,200);
  • Маслосъёмное: 0,150 – 0,500 (1,050).

Надеемся, вопросов здесь не возникнет. Значения подходят для двигателя 1ZZ-FE (1,8 л).

-класс: обкатка после ремонта

Многие хозяева своих «железных коней» сталкиваются с такой проблемой, как «усталость» двигателя и его дальнейший капитальный ремонт. Менять двигатель на другой? Нет. Идея не из лучших. Можно установить такой же «усталый». Поэтому лучше качественно перебрать старый. Но есть одно «но»…

Одной из важнейших процедур, влияющих на ресурс эксплуатации автомобиля, является обкатка двигателя после проведения любых ремонтных работ, связанных с заменой изношенных деталей на новые. Причем к данному процессу надо относиться не менее ответственно, чем к выполнению самих ремонтных работ. Особенно обкатка важна для тех узлов двигателя, работа которых связана с трением друг о друга его деталей, а КПД зависит от плотности их прилегания.

Как правило, продолжительность обкатки двигателя измеряется пробегом автомобиля, длина которого напрямую зависит от характера ремонта двигателя:

— при минимальном вмешательстве (замена распределительного вала, цепи, клапанов и т. д.) для обкатки хватит 500 км;

— после качественного капитального ремонта, при котором практически детали всех основных узлов заменяются новыми — 1500-2000 км;

— после среднего ремонта, когда в основных узлах детали заменяются частично, для обкатки нужен более продолжительный пробег — до 2500 километров.

Например, если были заменены компрессионные и маслосъемные кольца, а поршни и гильзы остались старые. Связано это с тем, что новым неизношенным кольцам требуется гораздо больше времени, чтобы «притереться» к имеющим на своей рабочей поверхности старым гильзам и канавкам поршней, чем практически к идеальной поверхности новых деталей. Поэтому обкатка двигателя после замены колец — это обязательное мероприятие, проводить которое надо с соблюдением всех правил, существующих для этого процесса.

Основной целью обкатки является сглаживание микронеровностей путем трения деталей друг о друга для достижения их плотного прилегания. Усиленное трение во время «притирки» вызывает повышенное нагревание элементов двигателя. Поэтому в этот период силовой агрегат должен работать в щадящем режиме, при минимальных нагрузках. Ниже приведены основные правила, которых надо придерживаться при обкатке после установки новых поршневых колец на любом виде двигателя.

Немаловажную роль, сильно влияющую на качество обкатки отремонтированного двигателя, играет его первый запуск.

Для осуществления первого запуска двигателя аккумулятор должен быть полностью заряжен, в противном случае он может не осилить первый запуск.

Используйте для обкатки только те марки моторного масла, которое рекомендует производитель вашего автомобиля.

При отсутствии электрического топливного насоса — подкачку топлива осуществляют вручную.

Заведите двигатель и посмотрите на контрольную лампочку давления масла, расположенную на панели приборов. Если лампочка через пять секунд не погасла — заглушите мотор и выясните причину пониженного давления масла. Ни в коем случае не старайтесь добиться повышения давления частыми нажатиями на педаль акселератора – работа двигателя при отсутствии масла в его узлах может привести к быстрой и безвозвратной порче поверхности трущихся деталей.

Если после запуска контрольная лампа погасла, значит, с давлением масла все в порядке.

Прогрейте силовой агрегат на холостом ходу до температуры 80-90°С. При этом обязательно следите, что бы не было утечек технических жидкостей. Когда мотор нагреется, заглушите его и подождите, пока он остынет до 40-50°С. Затем снова запустите мотор и опять прогрейте до 80-90°С. Такую процедуру необходимо провести не менее 10 раз. Потом можно переходить к обкатке на более высоких оборотах и выезжать на дорогу.

Правила обкатки двигателя после замены колец в дорожных условиях:

  • Не следует полностью нагружать автомобиль.
  • Скорость движения первые 1000 км не должна превышать 80 км/ч, от 1000 до 2000 не более 90 км/ч.
  • Своевременно переключать передачи.
  • Избегать затяжных подъемов.
  • Избегать резких ускорений и длительного простаивания в пробках.
  • Постоянно контролировать уровень масла.
  • Обязательно после пробега 1000 км заменить масло и фильтр, потому что в результате «притирки» деталей появляются продукты износа.
  • По завершении обкатки также необходимо поменять масло и фильтр. Кроме этого протягиваются все доступные резьбовые соединения (головка блока, масляный поддон, передняя крышка, стартер, генератор). При необходимости производится регулировка клапанов, холостого хода, натяжение ремня или цепи ГРМ.

Соблюдения всех этих несложных правил позволит правильно провести обкатку двигателя после замены поршневых колец и обеспечит надежную эксплуатацию автомобиля еще на долгое время.

Порядок самостоятельной замены поршневых колец

Во-первых, нужно приобрести новый комплект поршневых колец, а при покупке не забыть проверить упаковку, сами кольца.

Во-вторых, будут необходимы такие инструменты:

  • набор головок с трещоткой;
  • набор ключей;
  • динамометрический ключ;
  • обжим для колец;
  • ключи-шестигранники.

Приступая к работе, желательно снять поддон картера, заранее слив масло. Рекомендуется также демонтировать масляный насос и проверить его на износ.

Схема того, как делается замена поршневых колец, достаточно проста, если понятен принцип работы авто. Процесс замены колец следует выполнять в таком порядке:

  • снять клемму плюса с АКБ;
  • слить тосол;
  • снять декоративную накладку двигателя, открутив 4 гайки;
  • демонтировать впускной коллектор, сделав это в несколько этапов. Сначала вывести тросик привода дроссельной заслонки. Потом отсоединить дроссельный узел целиком, снять катушку зажигания и бронепровода. Затем снять все шланги с верхней части коллектора, запомнить всё или даже сфотографировать, чтобы не возникло путаницы во время сборки. Ослабить все хомуты, соединяющие верхние и нижние патрубки;
  • снять клапанную крышку, выкрутив все болты и отсоединив шланги;
  • снять с двигателя всё навесное оборудование;
  • демонтировать топливные шланги и отсоединить контакт, который идёт к датчику включения вентилятора;
  • открутить 2 болта, которые фиксируют термостат. При этом нужно полностью снять или же сдвинуть в сторону (если это возможно при конструкции конкретного автомобиля) все шланги;
  • перейти к демонтажу ролика генератора и крышки ремня ГРМ;
  • открутить натяжной ролик ремня ГРМ, снять ремень и демонтировать шкивы распредвалов. Снять вторую часть пластмассового кожуха. При выполнении этих работ распредвал зафиксировать с помощью тонкой монтировки – это не даст ему прокручиваться;
  • демонтировать кожух с выпускного коллектора и снять сам коллектор. Выполняя сборку выпускного коллектора, вместо старых гаек лучше установить новые медные;
  • со всех датчиков мотора снять разъёмы. Снять связку проводов, идущих на форсунки;
  • снять ГБЦ, выкрутив в точно установленном порядке 10 болтов;
  • забраться под машину, причём поддон к этому времени уже должен быть снят. Открутить 3 болта на маслозаборнике и снять его, лёгко покачивая;
  • провернуть коленвал так, чтобы нужный поршень оказался в нижней мёртвой точке;
  • снять крышку шатуна и вытолкнуть наверх поршни всех цилиндров4
  • почистить поршни от нагара;
  • снять старые и поставить новые кольца. Первым установить маслосъёмное кольцо, а в завершение все кольца стянуть специальной оправкой;
  • выполнить обратную сборку.

Замена поршневых колец закончена. Осталось проверить внутреннее состояние агрегата и убедиться в том, что всё работает качественно.

Приемы и техника

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

  • Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
  • Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;

Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Техника промера

Выше не было сказано, что такое вертикальный или осевой зазор. Суть этого параметра станет ясна в ходе выполнения действий:

  1. Поднесите кольцо к боковой поверхности цилиндра;
  2. Установите кольцо внешней стороной в ту прорезь, которая для него предназначена;
  3. При помощи комплекта щупов определите величину зазора (см. рис.).

На схеме показано, как нужно измерять вертикальный зазор.

Именно так всегда промеряют осевой зазор колец

Теперь определим, какой зазор остаётся на поршневых кольцах между концами, если они, то есть кольца, находятся внутри цилиндра. Само кольцо погружают в моторное масло, а затем его нужно сдвигать по стенкам одного из цилиндров – того же, где оно будет «трудиться»:

Зазор промеряют, когда кольцо зажато стенками цилиндра

Для выполнения этой операции обычно используют поршень, если последний уже был демонтирован. Смысл в том, чтобы довести кольцо примерно до того уровня, на котором оно находится при работе мотора. Допустим, расточка блока производилась недавно. Тогда кольцо перемещают вниз на 3-5 мм (этого достаточно). А дальше, используя комплект щупов, операцию доводят до завершения.

Моторное масло, используемое для смазки колец, может быть любым. В двигателе успешно сгорает всё!

Требования к тепловому зазору

Функциональные требования к тепловому зазору предусматривают:

  • Отвод тепла от поршня в момент воспламенения смеси . В противном случае поршень выгорит под температурой камеры сгорания.
  • Функция уплотнения поршневого пространства . Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
  • Требования к маслосъёмным кругам , отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.

Выставленные зазоры на кольцах

Установленный зазор должен соответствовать 0,6-0,3 мм, а боковой между стенкой не превышать 0,08-0,04 мм.

Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.

Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.

Зазор измеряется щупом и регламентируется величиной 0,2-0,5 мм . Для двигателей модели ВАЗ на уплотнительных кольцах предусмотрена величина 0,25-0,04 мм . Маслосъёмные имеют 0,25-0,5 мм .

Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.

Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.

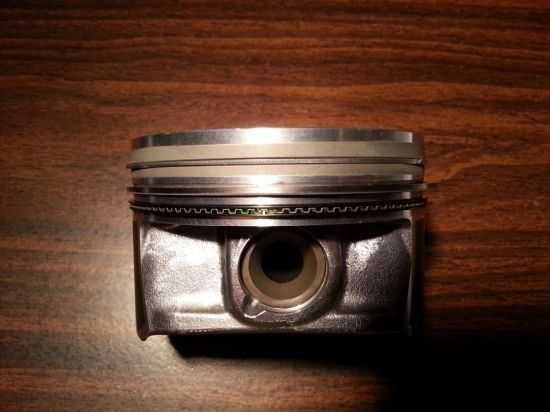

Замок на сепараторе покрашен в голубой цвет

Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.

Правильно подобранные и грамотно уложенные по месту кольца гарантируют длительный срок эксплуатации.

Прежде чем ставить новые кольца

Прежде чем приступать к работе, нужно обзавестись всем необходимым. Для операции потребуются гаечные ключи, головки, желательно, с трещоткой, динамометрический ключ и съемник поршневых колец.

Выбирая в магазине автозапчастей новый комплект, следует обратить внимание как на внешний вид упаковки, так и на сами кольца. На упаковке должна быть полная информация о них, а именно: кто изготовитель, из чего сделаны и т

п. На кольцах также должна быть маркировка, обозначающая верхнюю сторону, сами они не должны иметь никаких изъянов, кроме того, на упаковке или внутри должна быть инструкция, в которой описывается правильная установка поршневых колец

На упаковке должна быть полная информация о них, а именно: кто изготовитель, из чего сделаны и т. п. На кольцах также должна быть маркировка, обозначающая верхнюю сторону, сами они не должны иметь никаких изъянов, кроме того, на упаковке или внутри должна быть инструкция, в которой описывается правильная установка поршневых колец.

Если продавец утверждает, что небольшие дефекты притрутся – он откровенно врет, пытаясь всучить некондиционный товар, лучше отказаться от такой покупки, поскольку деньги будут потрачены впустую.

Принципы работы ДВС

Как уже было отмечено, принцип работы мотора таков, что утечка газов должна быть минимальной. Другими словами, они практически не циркулируют между стенками цилиндра и картером, иначе возможен быстрый износ поршня. Обеспечение пользы – вот цель, которую имеют кольца двигателя.

Существуют картерные газы, их можно найти в картере. Чем больше износ, тем срок службы поршневых колец выше, а, значит, больше газа скапливается в моторе. Благодаря поршневым кольцам возможна не только допустимая упругость, но и можно отрегулировать допустимое по описанию количество масла в цилиндре, отводя теплую среду к его стенкам.

Для успешной работы данной детали важна таблица материалов, по которой их изготавливают. Также нужно максимально выдержать тепловой зазор. Только так можно защитить мотор и сами поршни от быстрого износа. Это касается особенно дизельных двигателей, описание которых намного сложнее, чем бензиновых.

Замена ЦПГ

Для того, чтобы заменить ЦПГ, сделайте следующее: 1) Закатите автомобиль на яму. Можно делать и лежа под автомобилем, но неудобно. 2) Отключите и уберите аккумулятор. 3) Слейте масло и охлаждающую жидкость. 4) Если есть возможность снять двигатель, снимите и положите на моторный стол. Если нет, придется все делать на автомобиле. 5) Отсоедините все навесные узлы, карбюратор, коллекторы, гидроусилитель руля, инжектор. 6) Снимите головку блока цилиндров. 7) Снимите масляный поддон двигателя. 8) Открутите гайки бугелей шатунов, и снимите бугеля

9) Осторожно постукивая рукояткой молотка, выбейте все поршни. 10) Положите вынутые поршни в керосин

Если вместе с ЦПГ меняете и шатуны, эта операция не нужна. 11) Подберите по весу поршень, палец и шатун для каждого цилиндра. 12) Специальным съемником извлеките гильзы из блока цилиндров.

13) Запрессуйте новые гильзы. В зависимости от модели двигателя могут понадобиться дополнительные действия. За подробностями обратитесь к инструкции по ремонту вашего автомобиля.

14) Соберите поршни и шатуны, закрутив гайки бугелей. Снова взвесьте их. Если разница больше 3-5 грамм, придется стачивать лишнее, пока вес не придет в норму. После этого пометьте гайки и бугеля и снимите их.

15) Оденьте на поршни поршневые кольца. Старайтесь не сломать их. Кольца должны подходить по размеру. Зазор установленного в гильзу кольца должен быть в пределах 0,2-0,9 мм. 16) С помощью оправки вставьте поршни в блок цилиндров, соблюдая направление. Чтобы выемки на поршнях совпадали с клапанами. 17) Очистите постели шатунов и вкладыши. Смажьте вкладыши маслом, и установите их в постели. 18) Оденьте шатуны на коленчатый вал. 19) Очистите бугеля и вкладыши, смажьте вкладыши маслом, и установите в бугеля. 20) Оденьте бугеля каждый на свой шатун, и затяните. 21) Очистите привалочную поверхность блока цилиндров и головки блока цилиндров. 22) Поставьте новую прокладку головки блока цилиндров. 23) Установите и затяните головку блока цилиндров. 24) Установите и затяните прокладку и масляный поддон двигателя. 25) Поставьте и подключите все навесное оборудование. 26) Залейте охлаждающую жидкость и масло. 27) Поставьте аккумулятор. 28) Заведите двигатель и обкатайте на холостых оборотах в течение восьми — десяти часов. 29) Обкатайте автомобиль в движении.

Заменить ЦПГ сможет любой водитель. В этой статье описан порядок действий по замене, и некоторые секреты, которые позволят хорошо отремонтировать мотор.

Проверка работоспособности и обкатка мотора

После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.

Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:

  1. мотор нельзя сильно нагружать;
  2. по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
  3. не желательно преодолевать затяжные подъемы;
  4. категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
  5. перед поездкой двигатель нужно прогревать.
