Двигатель K7J

Двигатель K7J (продольный разрез): 1 — коленчатый вал; 2 — крышка коренного подшипника коленчатого вала; 3 — звездочка цепи привода масляного насоса;
4 — шкив ремня привода вспомогательных агрегатов; 5 — зубчатый шкив коленчатого вала; б — передний сальник коленчатого вала; 7 — водяной насос; 8 — зубчатый шкив водяного насоса; 9 — крышка ремня привода газораспределительного механизма; 10 — зубчатый шкив распределительного вала; И — сальник распределительного вала; 12 — крышка
головки блока цилиндров; 13 — ось коромысел привода клапанов; 14 — распределительный вал; 15 — головка блоков цилиндров; 16 — блок цилиндров; 17 — маховик; 18 — задний
сальник коленчатого вала; 19 — масляный картер; 20 — вкладыш шатунного подшипника; 21 — вкладыш коренного подшипника; 22 — приемный патрубок масляного насоса Двигатель K7J (поперечный разрез): 1 — крышка шатуна; 2 — шатун; 3 — поршневой палец; 4 — поршень;
5 — впускная труба; б — распределительный вал; 7 — впускной клапан; 8 — коромысло впускного клапана; 9 — регулировочный болт; 10 — контргайка регулировочного болта; 11 — ось коромысел привода клапанов; 12 — коромысло выпускного клапана; 13 — тарелка пружины клапана; 14 — пружина клапана; 15 — направляющая втулка клапана;
16 — выпускной клапан; 17 — коленчатый вал; 18 — маховик; 19 — масляный картер

Общие характеристики
Двигатель……. K7J 700
Рабочий объем двигателя………… 1390 см3
Диаметр цилиндра…………. 79,5 мм
Ход поршня……….. 70 мм
Степень сжатия……….. 9,5/1
Порядок работы цилиндров…………. 1-3-4-2

Меры предосторожности при мойке двигателя
Защищайте ремни привода распределительного вала и генератора от попадания на них воды и моющих средств. Не допускайте попадания воды во впускные воздухопроводы.Ремонт резьбовых отверстий
Резьбовые отверстия во всех частях двигателя можно ремонтировать путем использования спиральных вставок с соответствующей резьбой.Моменты затяжки. Вид в разрезе и моменты затяжки резьбовых соединений

(1) — Предварительная затяжка до 10 Нм,
затем затяжка с моментом 43 Нм

Вид в разрезе и моменты затяжки резьбовых соединений. (1) — Предварительная затяжка до 10 Нм,
затем затяжка с моментом 43 Нм.

Вид в разрезе и моменты затяжки резьбовых соединений. (1) — См. затяжку болтов крепления головки
блока цилиндров подраздела «Установка головки блока цилиндров», (2) — Предварительно затяните
болты с моментом 25 Нм, после чего доверните на угол 47 ± 5°.

Детали, которые не допускаются к повторному использованию
1. Все сальники и прокладки.
2. Болты крепления маховика.
3. Направляющие втулки клапанов.
4. Болты крепления головки блока цилиндров.
5. Болты крышек коренных подшипников коленчатого вала.

Основное отличие двигателя K4J
от двигателя K7J

Снижение уровня охлаждающей жидкости

С этой проблемой автомобилисты сталкиваются довольно часто. Магистраль охлаждения может разгерметизироваться в разных местах, от патрубков до блока цилиндров. Если утечка находится где-то снаружи, найти её не составит труда: если под автомобилем пятен тосола обнаружить не удастся, это место обязательно выдаст себя наличием влажных загрязнений. Трещины внутри двигателя визуально обнаружить не получится, но в таких случаях неисправность выдаёт себя изменением цвета выхлопа на густой белый. При трещинах на патрубках и неплотностях в местах их соединения с фланцами проблема решается заменой самих шлангов или хомутов. Если начал течь один из радиаторов – его придётся демонтировать с целью ремонта или замены. То же самое можно сказать и о протечках через прохудившиеся уплотнители помпы или термостата, но наибольшие неприятности доставит разгерметизация блока цилиндров. К счастью, такая неприятность случается довольно редко.

Залипание клапана термостата

Это устройство отвечает за перенаправление потока ОЖ с малого на большой круг. Делается это для ускорения прогрева силового агрегата до рабочей температуры (за счёт того, что антифриз не поступает в головной радиатор, циркулируя из двигателя к печке и назад). Из-за старости и загрязнений шток клапана термостата начинает заедать, что и приводит к нарушению работоспособности прибора, а, следовательно, и к нарушениям режима работы системы охлаждения. Определить эту неисправность можно из моторного отсека, просто оценивая температуру патрубка, ведущего к радиатору: он должен оставаться холодным, пока двигатель не выйдет на рабочий режим, и только после этого быстро прогреется. Если он начнёт нагреваться сразу после запуска мотора, или останется холодным после включения вентилятор – его нужно менять (термостат не поддаётся ремонту). Процедура его демонтажа происходит в таком порядке:

сливается тосол посредством откручивания пробки на блоке цилиндров (не на радиаторе!);
ослабляется хомут крепления патрубка, идущего к крышке термостата;
снимается сама трубка;
откручиваются болты крепления крышки термостата;

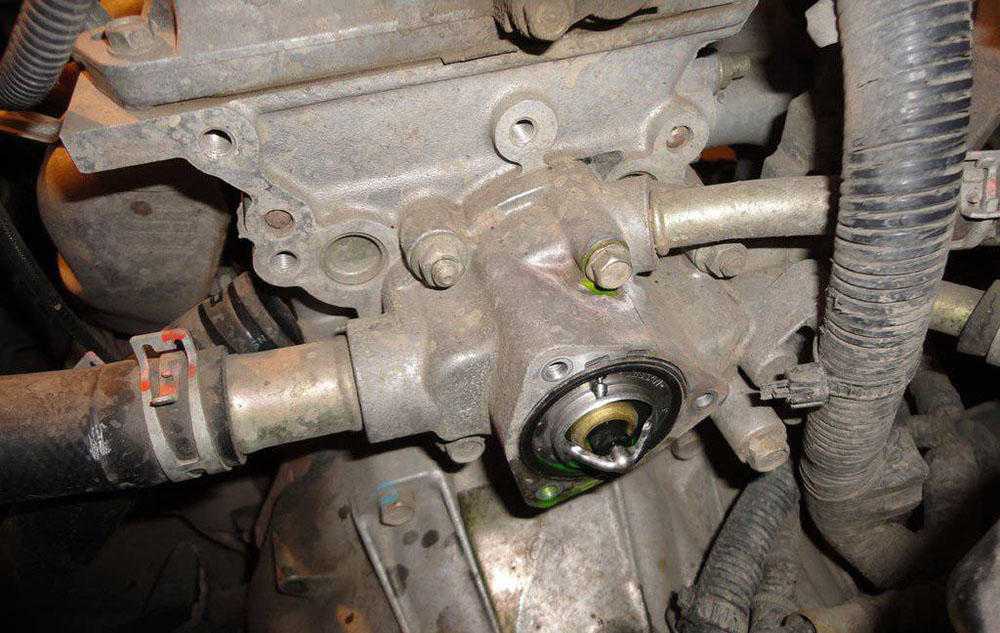

неисправный термостат извлекается вместе с уплотнительным кольцом;
посадочное место тщательно зачищается;
устанавливается новый термостат вместе с прокладкой;
все остальные операции выполняются в обратной последовательности.

После долива ОЖ следует убедиться в отсутствии протеканий на запущенном моторе, а также в работоспособности устройства.

Поломка помпы

Насос, обеспечивающий создание давления рабочей жидкости в магистрали системы охлаждения, тоже не вечен. Здесь главными источниками поломок является подшипник и крыльчатка, которые страдают возрастными болезнями вследствие износа. Обычно подобные неприятности начинают проявлять себя визжанием и скрипами, раздающимися из моторного отсека. Пари открытом капоте источник звука определяется без проблем. Опасность заклинивания водяного насоса заключается не столько в том, что печка Renault Symbol перестаёт греть, сколько в быстром и критичном разогреве двигателя, что грозит его выходом из строя и необходимостью выполнять дорогостоящий капремонт. Но, как правило, о перегреве вовремя предупредит электроника, так что у автовладельца имеется возможность предпринять меры по устранению неисправности – заменить помпу. Это делается так:

стандартная процедура – сливаем антифриза через сливное отверстие, расположенное на корпусе силового агрегата;
демонтируем правое колесо;
снимаем ремень генератора, ослабив натяжной ролик, откручиваем также и снимаем шкив маховика;
при наличии защиты мотора откручиваем и снимаем её;
подставляем под двигатель колодку и демонтируем кронштейн опоры силового агрегата (верхний);
откручиваем и убираем кожух приводного ремня;

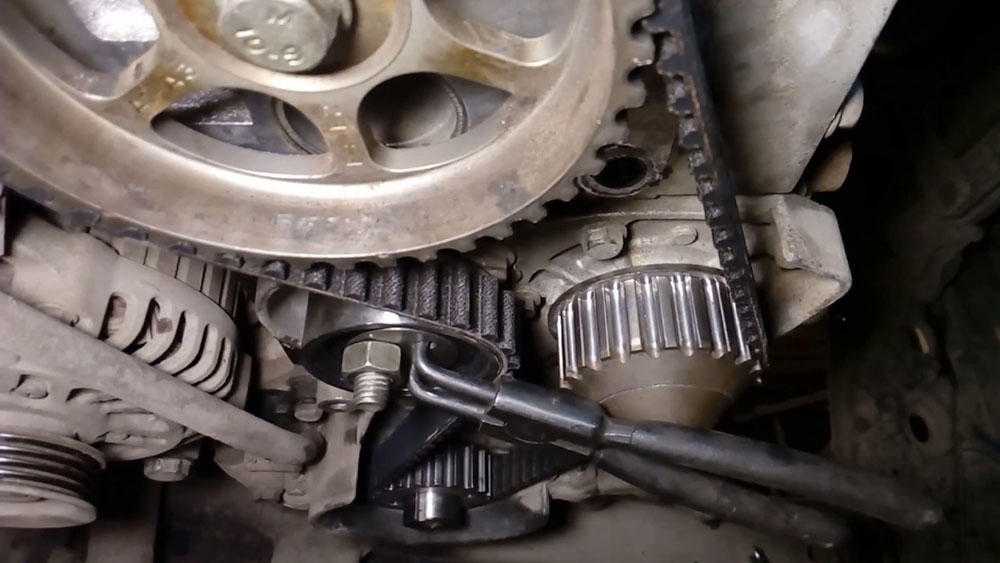

скидываем ремень, предварительно поставив зубилом или аналогичным инструментом метки на ремне и шкиве, поскольку родные метки отсутствуют (они могут присутствовать на новом ремне, если вы намерены заменить заодно и ремень, но это несколько другая задача, мы её здесь обсуждать не будем);
открывается доступ к насосу, откручиваем и снимаем его;
устанавливаем новую помпу и производим все операции в обратном порядке, здесь важный момент – соблюсти совпадение меток при установке ремня ГРМ.

Залипание клапана термостата

сливается тосол посредством откручивания пробки на блоке цилиндров (не на радиаторе!);
ослабляется хомут крепления патрубка, идущего к крышке термостата;
снимается сама трубка;
откручиваются болты крепления крышки термостата;
неисправный термостат извлекается вместе с уплотнительным кольцом;
посадочное место тщательно зачищается;
устанавливается новый термостат вместе с прокладкой;
все остальные операции выполняются в обратной последовательности.
